※ 生産終了品 在庫は販売店にお問合せ下さい。
★ ポジションリレーとは？
ウインカーランプの交換は手軽でポピュラーなカスタムのひとつです。どうせ交換するなら元々シングル球のウインカーランプをダブル球のランプに交換し、フロントをポジションライト兼用のいわゆる「ウインカー／ポジション」に変えたい、というライダーの方も多いでしょう。その際に問題となるのがポジション用の電源です。ポジションを兼用している場合、ウインカー作動時はポジションが消灯する必要があるため、常時オンの電源を使うわけにはいきません。しかしウインカー作動時だけ消えるような都合の良い電源はなかなかありません。
そこでポジションリレー ＬＰＲ７００の登場です。このポジションリレーＬＰＲ７００を使用すれば、ウインカー作動時にポジションライトを消灯してくれます。フロントウインカーをシングルからダブルに交換し、ウインカー／ポジション用Ｌ・ビーム
L820D OR や ２色発光タイプのL822D O&W、O&B等を装着するのにぜひご利用下さい。
| ＬＰＲ７００ 仕様 |
 |
１２ｖ用 ポジション出力は左右各１０ｗまで可
ダブル球用 （シングル球には使用できません）
寸法 ４０mm×３０mm×２０mm（コード除く）
左右独立作動 ウインカー作動側のポジションが消灯。反対側は点灯維持。
ウインカー消灯後にポジションが復帰するまでは約１秒
本製品にはウインカーリレーの機能はありません
|
別売りのＩＣウインカーリレーＬＲＬ７００とあわせてご使用下さい
本製品はウインカーリレーに弊社製LRL700を使用することを前提に設計されています。ウインカーリレーは必ずLRL700をご使用下さい。他社製や純正リレーでは正常に動作しない場合があります（LEDではなく電球を使用する場合も同様）。従いまして、本製品はLRL700を装着できない車種では使用できない場合があります。
ＩＣウインカーリレーLRL700に関する注意はこちら |

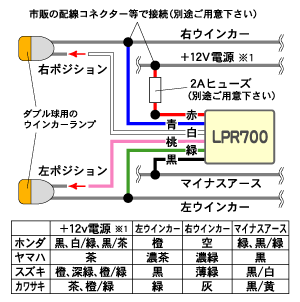

| 配線接続方法 |
 ６本ある線のうち、赤、青、緑、黒の４本は図表の既存の車両配線に市販の配線コネクターなどを利用して分岐接続します。白と桃は左右ポジション出力ですので、ウインカーランプのポジション配線に接続します。車両によって配線色が異なることがあります。必ず車両ごとの配線図をご確認下さい。
※１：ライトスイッチ付き車の場合はスイッチに連動した電源に接続しても構いません。上記の配線は常時点灯の場合です。
配線に必要なコネクター、端子、ヒューズ類は別途ご用意下さい。 |
|
